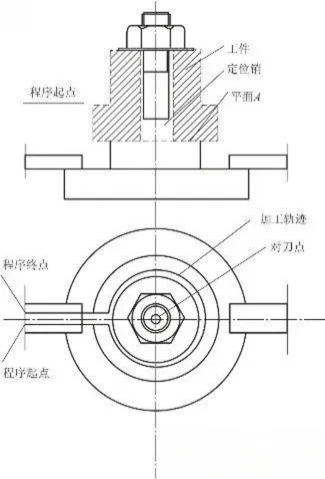

Точка пересечения между центральной линией цилиндрического штифта позиционирующего элемента и плоскостью позиционирования A используется в качестве точки настройки инструмента для обработки. Очевидно, что точкой настройки инструмента здесь также является начало обработки.

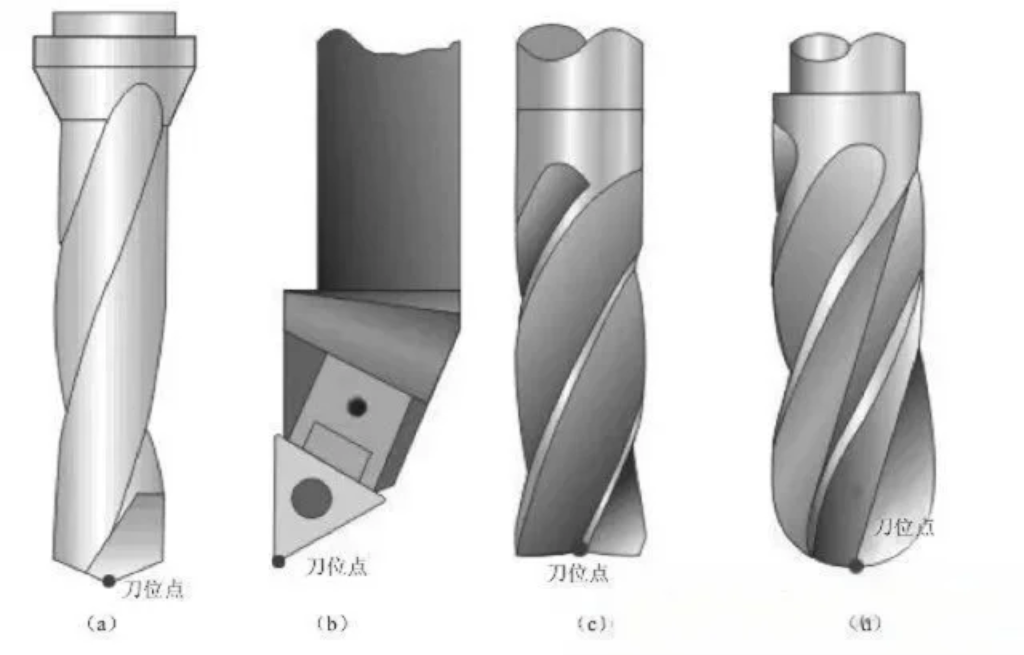

При использовании точек наладки инструмента для определения начала обработкиНеобходимо «бороться с ножом». Так называемая постановка ножа относится к операции по совпадению «острие ножа» и «острие ножа». Радиус и длина каждого инструмента различны, а базовое положение инструмента должно быть установлено в системе управления после установки инструмента на станок.　«Точка инструмента» относится к исходной точке позиционирования инструмента. Как показано на рисунке 8-6, положение инструмента цилиндрической фрезы представляет собой точку пересечения между центральной линией инструмента и нижней поверхностью инструмента. Точка инструмента фрезы для шаровой коронки - это центральная точка шарика или вершина шаровой головки; Точкой инструмента для поворота является кончик или центр дуги наконечника; Точка инструмента сверла — это вершина сверла. Метод настройки инструмента на различных станках с ЧПУ не совсем одинаков, и это содержание будет обсуждаться отдельно в сочетании с различными станками.

Точка замены ножа предназначена дляЧасто используются обрабатывающие центры, токарные станки с ЧПУ и т.д.Станки для обработки инструментов настраиваются, потому что эти станки должны автоматически менять инструменты в процессе обработки. Для фрезерных станков с ЧПУ с ручной сменой инструмента также необходимо определить соответствующее положение смены инструмента. Чтобы предотвратить повреждение деталей, инструментов или приспособлений при смене инструментов, точка смены инструмента часто устанавливается за пределами контура обрабатываемой детали, и при этом сохраняется определенный запас прочности.

Сайт ножей

Для станков с ЧПУ важно определить относительное положение инструмента к заготовке в начале обработки, что достигается путем подтверждения точки установки инструмента. Точка настройки инструмента относится к точке отсчета, которая определяет положение инструмента относительно заготовки с помощью настройки инструмента. Точка настройки инструмента может быть установлена на обрабатываемой детали или в определенном месте на приспособлении, которое имеет определенное соединение размера с эталоном позиционирования детали, а точка настройки инструмента часто выбирается в начале обработки детали. Принципы выбора ножевого наконечника заключаются в следующем:

(1) Выбранная точка настройки инструмента должна упрощать программу;

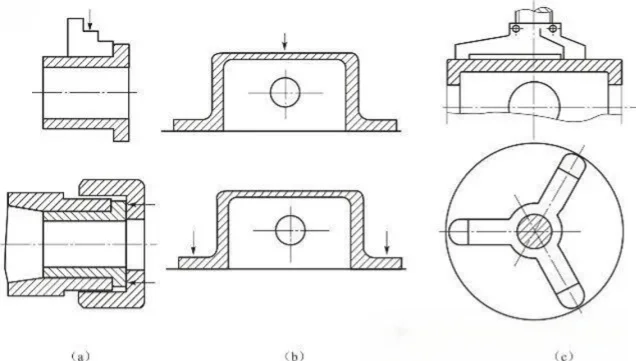

Взаимосвязь между точкой действия усилия зажима и деформацией зажима

а) тонкостенные рукава; b) метод совершенствования 1; c) Метод совершенствования 2

Контр-острие ножа

(2) Точка настройки инструмента должна быть выбрана в положении, которое легко исправить и легко определить начало обработки детали;

(3) Точка установки инструмента должна быть выбрана в удобном и надежном положении во время обработки;
